스펙트로그램(Spectrogram)이란?

1. 개요

음성 데이터를 처리면서 많이 보게 되는 그래프가 있습니다.

스펙트로그램이란 것으로 소리의 스펙트럼을 시각화하여 그래프로 표현하는 기법입니다.

스펙트로그램을 알기 위해 기본적으로 파형과 스펙트럼을 알아볼 필요가 있습니다.



2. 파형 (Waveform)

파형에서 x축은 시간(Time), y축은 진폭(Amplitude)을 나타냅니다

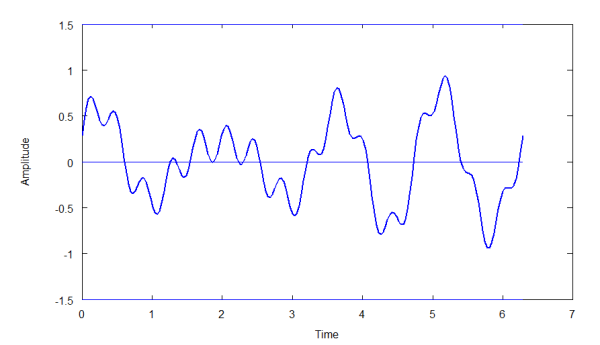

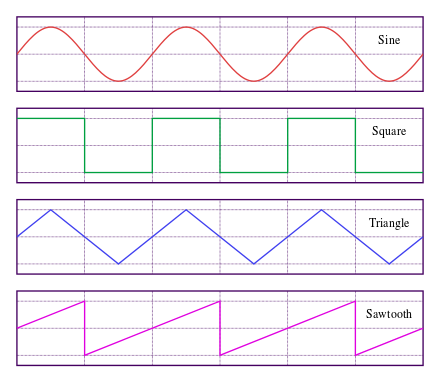

[그림1-좌] 주기적안 파형, [그림2-우] 비주기적인 파형

주기적인 파형은 [그림 1]과 같은 파형들이 있으며 비주기적인 파형으로는 [그림 2]와 같은 것이 있습니다.

[그림 1]의 첫 번째 그래프와 같은 것을 Sine wave, 정현파라고 부르는데 사인 곡선의 모양을 유지하면서 일정한 속도로 진행하는 파형이기 때문입니다.



3. 스펙트럼 (Spectrum)

스펙트럼에서 x축은 주파수(Frequency) y축은 진폭(Amplitude)을 나타냅니다

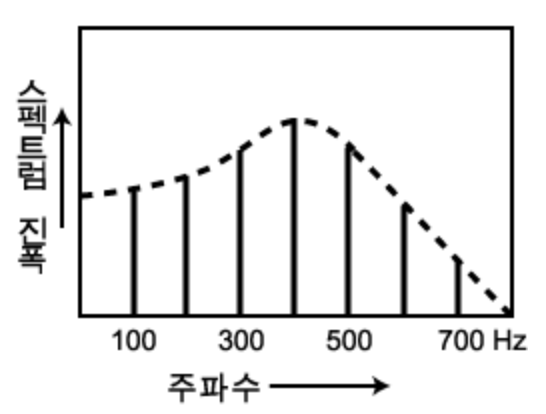

[그림3] 스펙트럼

4. 스펙트로그램 (Spectrogram)

스펙트로그램은 파형과 스펙트럼의 특징이 결합된 것으로 x축은 시간(Time), y축은 주파수(Frequency), z 축은 진폭(Amplitude)을 나타냅니다.

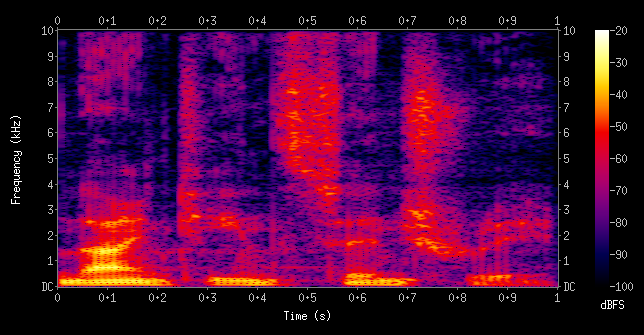

[그림4] 스펙트로그램
